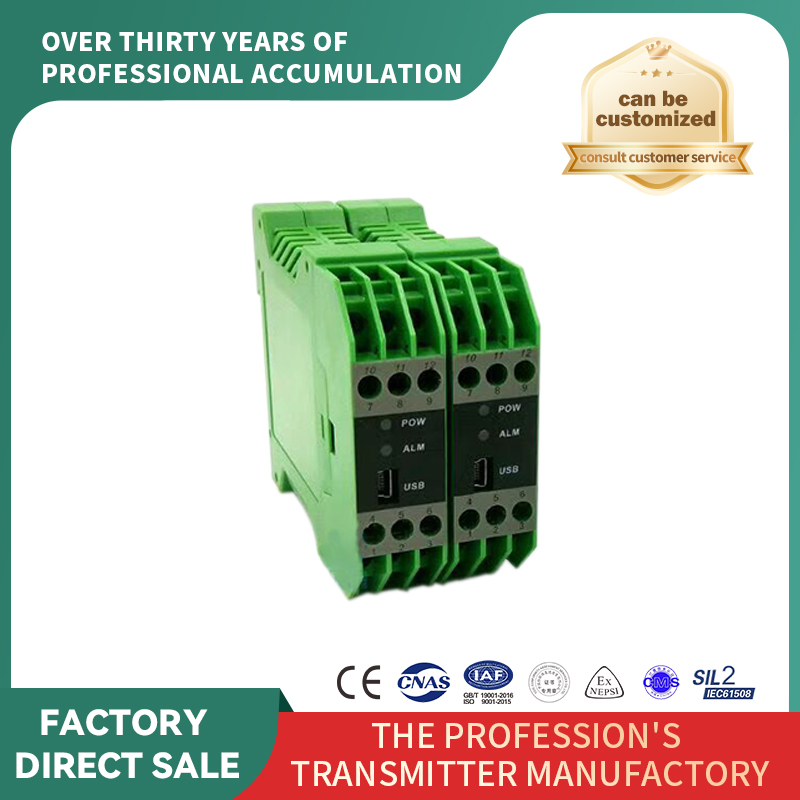

Расширенный модуль изоляции сигналов

$25≥5Piece/Pieces

Количество минимального заказа:	5 Piece/Pieces
транспорт:	Ocean,Land,Air,Express
Порт:	ningbo

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Модель: HGWZ/R

Модель №.: HGWZ/R-10

Тип дисплея: LCD

Accuracy: 0.25%F.S. 0.5%F.S.

IP Rating: Ip55

сертификация: CE/ISO/Sil

Customized: Customized

Источник питания: 24 В

Output: 4-20mA 0-10V 1-5V 0-20mA

Signal Input: Signal Input with K/E/J/T/B/R/S/N/Tc

Multiple Channel Modes: One-in-One-out, One-in-Two-out, Two-in-Two-out

Transport Package: Carton Packing

Specification: PCS

Trademark: HUANGONG

Origin: China

Производительность: 120000 Pieces / Year

Настройка: Available

Type: Wall-Mounted Current Type

Measuring Medium: Temperature

Стоимость доставки: Contact the supplier about freight and estimated delivery time.

Упаковка и доставка

Продажа единиц жилья	:	Piece/Pieces
Тип упаковки	:	Картонная упаковка

The file is encrypted. Please fill in the following information to continue accessing it

Интеллектуальный модуль температурной изоляции Cr90 (HGWZ-R-4)



Описание продукта

Особенности продукта

Интеграция интеллектуального преобразователя температуры, изолятора и распределителя
Изоляция источника питания «Вход-Выход 1-2».
Программная коррекция нелинейности. Высокая линейность преобразования входных и выходных сигналов.
Программная самостабилизация, устраняющая ошибки, вызванные температурным дрейфом и дрейфом времени.
Диапазон сигнала и тип сигнала могут быть установлены пользователем через программатор.
Высокая плотность монтажа

Технические параметры

parameter symbol	Parameter name	Parameter Function	Option or setting range	factory value	note
SN1	Sn1	Input signal selection	0~22	15	Note1
Pul1	PVL1	1 channel output zero	-1999~99999	0	Note2
PVH1	PVH1	1 channel output full point	-1999~99999	5000	Note3
Pb1	PB1	1 fine-tuning zero value	-1999~99999	0	Note4
K1	K1	1 fine-tuning full value	0~9.999	1.000	Note5
ouT1	out1	1 output type	0~3	2	Note6
Inl1	InL1	Input signal selection	0~400	0	Note7
iNh1	InH1	2 Output Zero	0~400	100	Note8
sn2	Sn2	2 Output Full Points	0~22	15	Note9
pvl2	PVL2	2 fine-tuning zero	-1999~99999	0
Puh2	PVH2	2 fine-tuning full value	-1999~99999	5000
Pb2	P2	2 output types	-1999~99999	0
k2	K2	Non-standard signal zero	0~9.999	1.000
Out2	out2	Channel number selection	0~3	2
Inl2	InL2	Non-standard signal full point	0~400	1
Inh2	InH2	Non-standard signal zero	0~400	1
A--B	A--B	Non-standard signal full point	0~1	1	Note10

Примечание 1.(Sn1): Установите соответствующий код в соответствии с моделью датчика. См. (Таблица I)
Примечание 2.(PvL1): Установите нулевое значение первой переменной на выходе.
Примечание 3. (PvH1): Установите полное значение первой переменной на выходе.
Примечание 4.(PB1): Используется для точной настройки нулевой точки выхода.
Примечание 5.(K1): Используется в качестве полной точки выхода подстройки.
Примечание 6. (out1): 1-й переменный тип выхода, можно установить 3 типа выхода:
Когда out1 = 1, это переменный выходной сигнал 0–10 мА или 0–2,5 В.
Когда out1 = 2, это переменный выходной сигнал 4–20 мА или 1–5 В.
Когда out1 = 3, передается сигнал от 0 до 20 мА или от 0 до 5 В.
Примечание 7. (InL1) (InH1): Установка минимального и максимального значений первого нестандартного входного сигнала.
(InL1)(InH1): Установите минимальное и максимальное значения 1-го нестандартного входного сигнала только при входном сигнале Sn=16 или 17 мВ или сигнале сопротивления.
Настройка требуется только при входном сигнале Sn=16 или 17 мВ или сигнале сопротивления. Например, для подключения удаленного манометра с входом 0–375 Ом.
InL1=0, InH1=375 Ом вход для дистанционного манометра.
Примечание 9: Настройка параметров для второго канала точно такая же, как и для первого канала.
Примечание 10. (A -- B): Выбор номера канала: A -- B = 0 для выхода два в два, двойная дорога.
A--B=1 — выход один из двух, в одну сторону.

Полностью интеллектуальный модуль температурной изоляции Cr90
