Name: Схема защиты от помех (HGWZ-R-5)
Uploaded: 2026-05-20T02:55:47+08:00
Description: Встроенный модуль датчика температуры серии HGWZ/R представляет

$11≥5Piece/Pieces

Количество минимального заказа:	5 Piece/Pieces
транспорт:	Ocean,Land,Air,Express
Порт:	ningbo

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Модель: HGWZ

Transport Package: Carton Packing

Specification: PCS

Trademark: HUANGONG

Origin: China

Производительность: 120000 Pieces / Year

Настройка: Available

Стоимость доставки: Contact the supplier about freight and estimated delivery time.

Модель №.: HGWZ-5

Тип дисплея: LCD

Accuracy: 0.25%F.S. 0.5%F.S.

IP Rating: Ip55

сертификация: CE/ISO/Sil

Power Supply: 12 to 36VDC

Ambient Temp: -25ºC~85ºC

Output: 4~20mA

Measuring Range: -200~1600℃

Power Consume: <0.5W (24VDC)

Sensing Type: Wall-Mounted Current Type

Упаковка и доставка

Продажа единиц жилья	:	Piece/Pieces
Тип упаковки	:	Картонная упаковка

The file is encrypted. Please fill in the following information to continue accessing it

Схема защиты от помех (HGWZ-R-5)



Описание продукта

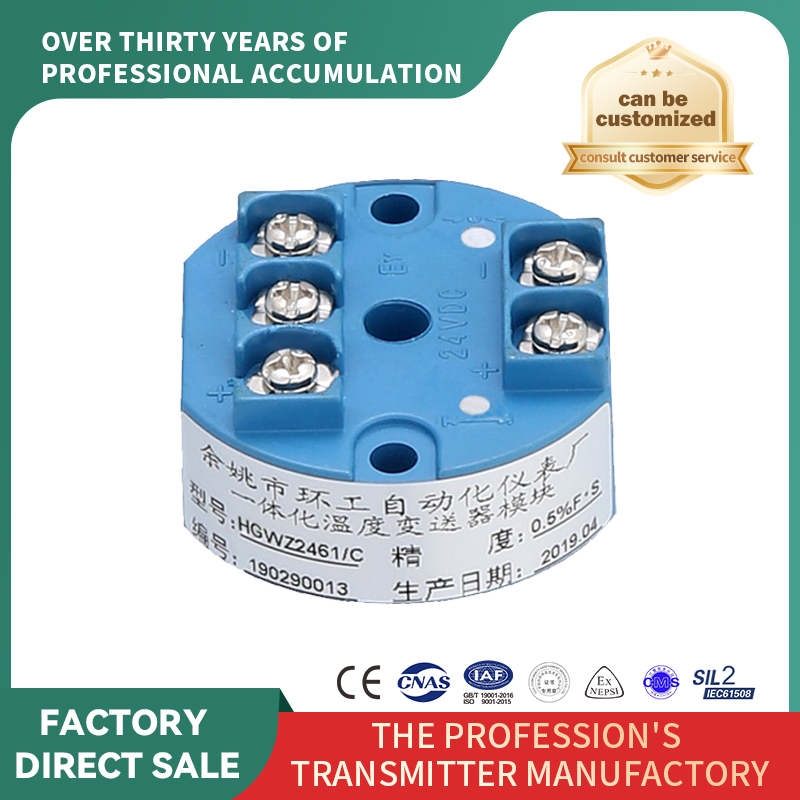

Встроенный модуль датчика температуры серии HGWZ/R представляет собой блок передачи температуры, устанавливаемый на месте. Он использует двухпроводный режим передачи (вход питания и выходной сигнал представляют собой два общих провода) и выдает ток 4 ~ 20 мА, который линейно зависит от измеренной температуры.
Модуль преобразователя может быть установлен в распределительной коробке термопары и термометра сопротивления, образуя с ними единую конструкцию, или может быть установлен отдельно на приборной панели в качестве преобразовательного блока.
Серия HGWZ/R использует общую интегральную микросхему, что делает продукт более дешевым при условии обеспечения качества и подходит для массового спроса.

Технические параметры

Accuracy	±0.1%F·S ±0.2%F·S ±0.5%F·S
Output	4…20mA
Stability	±0.5%F·S for 1 year
Load resistance	0…600Ω
Power supply	12 to 36VDC
Ambient temp	-25ºC…85ºC
Storage temp	-45ºC…125ºC
Response time	≤10mS
Power consume	<0.5W (24VDC)
Input	RTD/TC/mV
RTD	Pt100 Pt500,Pt1000,2-,3- wires 2xPt100,2xPt500,2xPt1000,2-,3- wires (such as pic7 ) TC:K,J,T,E,M,S,B,R
Internal cold junction for TC
The range can be customized
Galvanic isolation	1500VAC(optional) (such as pic10)

Особенности продукта

Высокая точность, высокая производительность и экономичность
Усовершенствованная схема нелинейной коррекции, схема самокалибровки дрейфа
Уникальная схема защиты от помех, высокоточная схема компенсации холодного конца
Коррозионная стойкость, ударопрочность, хорошая надежность.
Небольшой размер, может быть установлен непосредственно в термометр сопротивления, термопару.
Небольшой размер, может быть установлен непосредственно в распределительной коробке термометра сопротивления, термопары или непосредственно на направляющей приборной коробки.
